Produktdetails:
Zahlung und Versand AGB:
|
| Steuermethode: | Plc-Prüfer | Energie: | Elektronisch |
|---|---|---|---|
| Produktname: | MöbelTestgerät | Gebrauch: | BÜRO-STUHL |
| Entwurfsstandard: | BIFMA X5.1-2011 5,6,10,13,14,15,16,19,20 | Kapazität: | 0-500kg |
| Markieren: | Seitenlehne-Festigkeitsprüfungs-Maschine,Rückenlehne-Festigkeitsprüfungs-Maschine,Maschine der Festigkeitsprüfungs-ISO9001 |
||

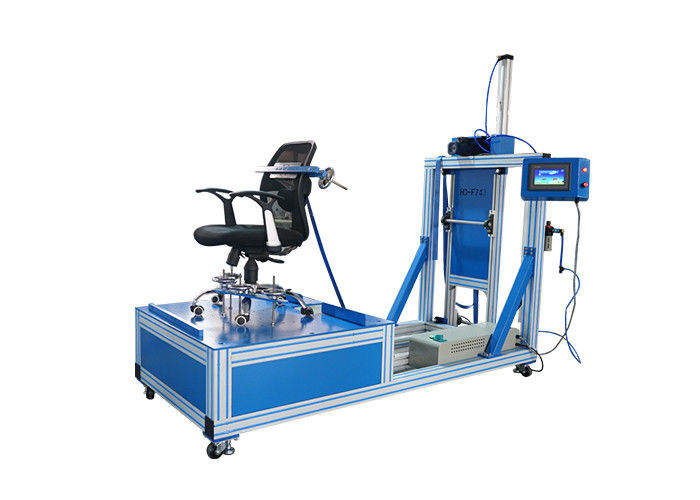

Seitenlehne und hintere Festigkeitsprüfungs-Maschine/Stuhl Strengh-Prüfvorrichtung
Hauptfunktion:
13 die Stabilitäts-Scheiben-Seitenlehne und die hinteren Festigkeitsprüfungsmaschinen ist entworfen, um Büroseitenlehne (vertikalen und horizontalen Test) und hintere Stärke zu prüfen. Er mit PLC-Prüfer, Touch Screen Schnittstelle zu den Inputprüfparametern, Testkraft und Zeiten kann eingestellt werden, zählt die Zeit als die Reichweite, die zurück Kraft und Rückkehr automatisch wenn Zeit vorbei einstellt.
Entwurfsstandard: BIFMA X5.1-2011 5,6,10,13,14,15,16,19,20
Rückenlehne-Festigkeitsprüfung - statikähnliches L Anwendbarkeit
Diese Rückenlehnefestigkeitsprüfung wird an der Art durchgeführt, die ich vorsitze. Für Stühle mit Neigungsverschlüssen, den Stuhl zuschließend
ändert die Stuhlart (sehen Sie Abschnitt 4) und muss entsprechend Abschnitt 6 in der zugeschlossenen worden Senkrechte auch geprüft werden
Position. Ein zusätzlicher Stuhl wird für den prüfenden Abschnitt 6 benutzt möglicherweise. Anmerkung: Dieser Test trifft nicht auf Stühle zu
mit Rückenlehnehöhe weniger als 200 Millimeter (7,9 Zoll.).
Arm-Festigkeitsprüfung - Vertikale – statische Anwendbarkeit
Diese Rückenlehnefestigkeitsprüfung trifft auf alle Stühle mit den Armen zu. Der Zweck des Tests ist, die Fähigkeit eines Stuhls und des Armes auszuwerten, den Drücken zu widerstehen, die indem er vertikale Kräfte auf den Armen verursacht werden, aufwendet.
|
Standard |
Inhalt |
Zusätze |
|
Klausel 5 |
Rückenlehne-Festigkeitsprüfung statikähnlich ich |
Das Stuhlmaß x 1 |
|
6 |
Rückenlehne-Festigkeitsprüfung statikähnliches II u. III |
|
|
11,4 |
Vorderer Ecklast-leichtigkeits-Test – Kreislauf |
Durchmesser 203 Millimeter-Ladegerät x 1 |
|
10 |
Neigungsmechanismus Test |
102kg ein Gewicht |
|
12,3 u. 12.3.2 |
Hinterer Stabilitäts-Test für Art I.II u. III Stuhl |
1) Stabilitäts-Scheiben x 13 2) 1,5 x 356 x 711 Millimeter Polypropylenunterstützung Befestigung x 1 |
|
12,4 |
Vordere Stabilität |
Stabilitäts-Laden fixtureX 1 der Front 12d Stabilitäts-Ladenscheibe x1 der Front 12e Stabilitäts-Laden fixtureX 1 der Front 12g 135 lbs farmar 1 Zug-Stoßmessgerät mit Zubehör x1 |
|
13 |
Armstärke Test-vertikal-statisch |
Ladender Adapter (100 x 127 Millimeter) x 1 C- Befestigung x 1 |
|
14 |
Armfestigkeitsprüfung Horizontal-statisch |
|
|
15 u. 16 |
Rückenlehnehaltbarkeitstest - Kreislauf für Art I, II u. III |
Ladegerät (Gegenzug) x 1 Passendes Gerät 305mm+/- 13mm x 89mm +/-13mm u. Stärke 12mm x 4 der Form |
|
22 |
Heraus Endtest |
74 Kilogramm gleichen Eisen x 125 Kilogramm Gegengewichteisen 1 x aus |
|
23 |
Test der Tablet-Sessel-statischen Belastung |
|
|
24 |
Tabletsessellasts-Leichtigkeitstest – Kreislauf |
Hauptparameter:
1, Spannungsmechanismus, Servomotor und die Bügelflaschenzugarchitektur, die Intensität der Rotation, die in Spannung umgewandelt wird und die ergänzten Kraftwerte drehen Sensor gelesene richtig Spannung, die Aktion der Regelung des Servomotors, um einigen Zug zu erzielen. Statische und zyklische Prüfung. Sammlung und Geschwindigkeit können frei eingestellt werden. Hauptsächlich verwendet für Test 5, 6,13,14,15 und 16.
2, zusätzlich zu dieser Maschine ist auch mit zwei Gruppen des Stellglieds beziehungsweise für eine Gruppe des vertikalen Apparates und des horizontalen Apparates 1 Gruppe, jeder Gruppe unabhängig, konfiguriert die Geschwindigkeit und den Schub zu justieren. Anschlag ist 500mm
3, die vertikalen Durchschnitte des Servomotors können für den Auslöser, die vertikale Positionsbereinigung verwendet werden, hauptsächlich verwendet worden für erste 11,4, die 22,23 und 24 des Tests; der maximale Druck ist 150 Kilogramm.
4, Servomotor des waagerecht ausgerichteten Gerätes verursachten die Bremspositionsbereinigung der Stücke auf und ab und linkes und rechtes bewegliches und flexibles, die Nachfrage nach unterschiedlichem Teststandort zu befriedigen, wird hauptsächlich für 10,12.3 und 12,4 prüfend verwendet. maximaler Schub von 50 Kilogramm, justierbar auf und ab die Strecke von 500 Millimeter zu 1200 Millimeter.
5, die Bodenplatte der Testmaschine, die mehrfache Reihen von Schraubenlöchern für einfache Installation von verschiedenen Zubehören und von örtlich festgelegten Testbedingungen bohrt
6, jedes Stellglied Vorderseiten mit einem Schnellverbinder für einfachen Ersatz des Lastsblockes und Befestigung
| 7, Steuermodus | PLC mit LCD-Touch Screen |
| 8, der maximale Spannungswert | 150kg |
| 9, der maximale gestoßene Wert (horizontal) | 50kg |
| 10, der maximale Druckwert (Vertikale) 150kg | |
| 11, können mit Computern, notierender Kraft und Verschiebungsänderungen ausgerüstet werden. | |
| 12, Kapazität | 0-500kg |
| 13, Zeit einstellend | 0-99S |
| 14, Maschinengröße | (L×W×H) 1500×1400×1800mm |
| 15, Testzusätze | Eine Testplattform für Armtest; vertikale Testgriffe des Armes; Griffe mit einen hintere Festigkeitsprüfungen. |
