Produktbezeichnung: | Verpackungsprüfgeräte | Macht: | Elektronisch |
---|---|---|---|
Entwurfskriterien: | ASTM D6055 | Klemmkraft: | 1t |
Entschließung: | 1/100,000 | Testgeschwindigkeit: | 10 ± 3 mm/min |
Hervorheben: | Druckversuchausrüstung,Wirkungen Prüfmaschine aus |

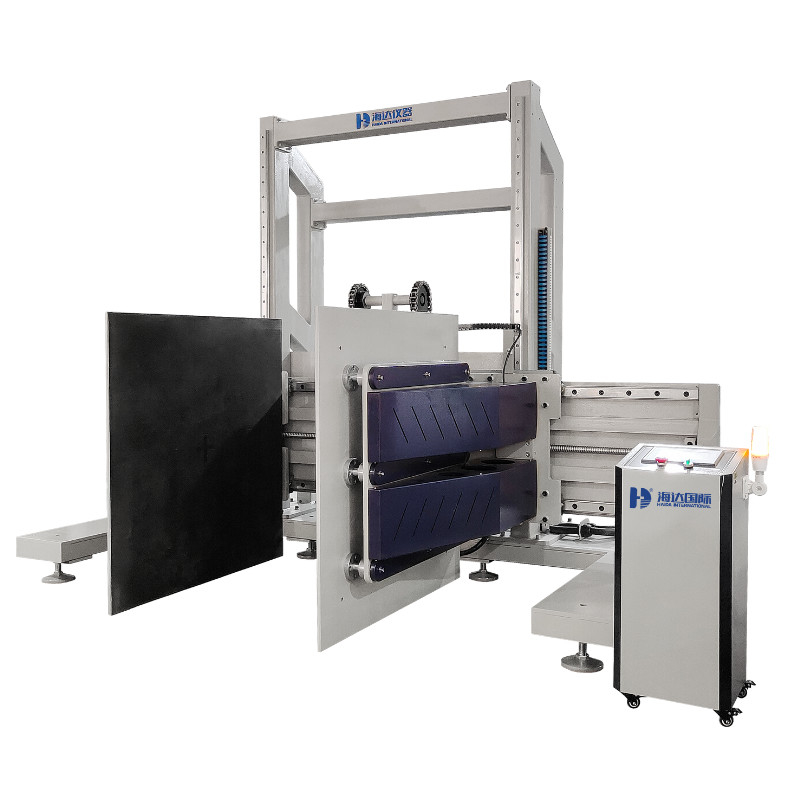

Kompressionsprüfgeräte für digitale Monitore, ISTA 6 AMAZON Paketprüfgeräte
Spezifikationen
Prüfmaschine für die Verpackungsklemmen
1. Maschine zur Prüfung von Verpackungsklemmen
2. bis zu ASTM D6055
3. PLC-Steuerung
Die Parameter
Klemmkraft |
1T |
Farbe |
nicht erwünscht |
Entschließung |
1/100,000 |
Testraum ((L x W x H) |
100 x 100 x 100 cm |
Testgeschwindigkeit |
10 ± 3 mm/min |
Gewicht |
etwa 300 kg |
Macht |
1#, 220V/50HZ |
Sicherheitsschutz
Überlastschutz, Überspannungsschutz und Beschränkungsschutz
Prüfmethode zur Prüfung der Klemmkompression großer Erzeugnisse
1. Bevor das verpackte Produkt zwischen die Platten gelegt wird, prüfen Sie, ob die Klemmkraft mit dem Klemmindikator ausgeübt wird.Der Indikator sollte zwischen den Achsen der Platten-Gelenkpunkte etwa 1/2 Weg bis zu den Platten platziert werden..
2Bei jedem Klemmen des Produkts sollte die Kraft mindestens 15 Sekunden und höchstens 1 Minute lang ausgeübt werden.
3Die Klemmkraft wird auf die Probe ausgeübt, wobei die Platten auf dem Boden liegen und der vordere Rand der Platten mit der Vorderseite der Verpackung gespült wird (siehe Foto 4).Wenn die Verpackung zu groß ist, um die Klemmen bis zur vorderen Kante zu spülen (i.z.B. große Kühlschränke, Traktoren usw.), so nah wie möglich an den Rand klemmen.
4Das Produkt wird insgesamt 10 Mal in der Spülrichtung geklemmt.
5Die Klemmkraft wird auf das verpackte Produkt mit den Platten in einer 6×6 Zoll (siehe Abbildung 5) Versetzungslage ausgeübt.Sowohl die horizontalen als auch die vertikalen Versetzungsgrößen werden an der vorderen unteren Ecke der Platte gemessen.Wenn die Packung zu groß ist, um die Klemme 6 Zoll von der Vorderkante entfernt zu platzieren (d. h. ein großer Kühlschrank, ein Traktor usw.), so nah wie möglich an diese Position anbringen.
1) Ausnahme Nr. 1: bei großen Erzeugnissen mit einem offensichtlichen, sichtbaren Außenrutsch (siehe Abbildung 6),Die Prüfung der Offset-Klammer wird nicht durchgeführt, wenn das Produkt sich nicht über einen Teil des Schlitts hinaus erstreckt und eine Art Handling-Grafik oder -Notiz vorhanden ist, die darauf hinweist, dass nur vom Schlitten aus geklemmt werden muss.Wenn keine Grafik vorhanden ist oder dies nicht angezeigt wird oder ein Überhang über dem Schlitten liegt, wird das gesamte Klemmprüfprotokoll durchgeführt.
2) Ausnahme Nr. 2: Wenn die Produkthöhe bei normaler Versandrichtung ≤ 12 Zoll beträgt, wird die Versuchszeit von 6 x 6 Zoll nicht durchgeführt.
6. Das Produkt mit der Klemme insgesamt 10 Mal in der 6 x 6 Zoll großen Versetzungsposition festklemmen.
7Wiederholen Sie Schritt 5.2.5 mit Ausnahme einer 2 x 6 Zoll großen Versetzungsspannung.Die 2 x 6 Zoll Offset ist ähnlich wie die 6 x 6 Zoll Offset, außer die Platten sind so ausgerichtet, dass sie 2 Zoll vom Boden und 6 Zoll zurück von der PackungWenn das Paket zu groß ist, um die Klemmen 2 Zoll von der Vorderkante entfernt zu platzieren (d. h. ein großer Kühlschrank, ein Traktor usw.), so nah wie möglich an diese Position anbringen.
8. Wiederholen Sie die Spül- und Versatzspannung auf allen anderen Seiten des Produkts, die in der Handhabungsgrafik als für die Handhabung der Spannung zulässig angegeben sind.
Nach den Urteilsstandards, wenn es einen Artikel ist, der den Test nicht bestanden hat, dann legen Sie das Test-Fehler-Handling-Sheet
Parameter
Klemmkraft: |
50 bis 3000 kg |
Größe der Klemmplatte: |
1200 x 1200 mm |
Maximaler Spannraum: |
1200 mal 1200 mal 1200 mm |
Mindestspannraum: |
400 mal 1200 mal 1200 mm |
Klemmgeschwindigkeit: |
5 bis 50 mm/min |
Aufwärts-Abwärtsraum: |
100-600mm, verstellbar, kann angepasst werden |
Abmessungen: 3 |
810 bis 1900 bis 2100 |
Gewicht: |
800 kg |
Leistung: |
380 V/ 50 Hz |
Steuerungssystem: |
PLC-programmierte Steuerung |
Prüfmethode zur Prüfung der Klemmkompression von Kleinerzeugnissen
Vor der Prüfung der Klemme ist zu überprüfen, ob die Klemme für die Verwendung des Klemmkraftindikators zwischen den Achsen der Platten-Gelenkpunkte etwa 1/2 Weg bis zu den Platten platziert ist..
Bei der Prüfung von Kleinstprodukten mit Klemmkompression werden 4 Proben wie nachstehend beschrieben verwendet.
1Wenn bei der Ausrichtung für die Versuchsprüfung der Klemmen (basierend auf der Handling-Grafik) die seitlich senkrechten Seiten der Platten einer einzelnen Probe ≤ 24° (61cm) sind,dann sollte die 4-Proben in einer Seite um Seite orientiert werden, wie in Abbildung 1 gezeigt (mit 2 Proben unten und 2 oben)
2Wenn bei der Ausrichtung für die Klemmprüfung die senkrechten Seiten zu den Platten einer einzelnen Probe > 24 ‰ (61 cm) sind, sind die 4 Proben wie in Abbildung 2 dargestellt ober-unter auszurichten.bei Platzierung mit 4 Höhen, wenn eine der Proben vollständig über der Oberseite der Platten liegt,Diese Probe kann nur in dieser Ausrichtung aus der Spannung entfernt werden ((Abbildung 3 zeigt 3 MHCs, die zur Spannungstestung bereit sind, wobei die vierte Probe in dieser Ausrichtung aus der Prüfung entfernt wird)
3 Bei jedem Verschluss der Proben sollte die Kraft mindestens 15 Sekunden und höchstens 1 Minute lang ausgeübt werden.
4. Die Klemmkraft wird auf die Proben ausgeübt, wobei die Platten auf dem Boden liegen und die Proben mit der Vorderkante der Platten gespült werden (siehe Abbildung 2).Wenn die Proben zu groß sind, um die Klemmen bis zum vorderen Rand zu spülen, so nah wie möglich an die Kante klemmen.
5Das Produkt mit den Klemmen in der Spülrichtung insgesamt zehnmal klemmen.
6. Die Klemmkraft auf das verpackte Produkt mit den Platten in einer 2×2 Zoll verstellten Position anwenden (siehe Abbildung 3).Sowohl die horizontalen als auch die vertikalen Versetzungsgrößen werden an der vorderen unteren Ecke der Platte gemessen.Wenn die Packung zu groß ist, um die Klemmen 2 Zoll von der vorderen Kante entfernt zu platzieren, wird die Klemme so nah wie möglich an diese Position gelegt.
7. Das Produkt mit den Klemmen in der Versetzungsstellung insgesamt 10 Mal festklemmen.
8. Wiederholen Sie die Spülung und die 2x2-Zoll-Offsetlagerung auf allen anderen Seiten des Produkts, die in der Handling-Grafik als akzeptabel für die Handhabung der Klemmen angegeben sind. Bitte beachten Sie,je nach Geometrie der Box, können Sie sowohl die Seite-an-Seite- als auch die Ober-Unter-Ausrichtung während des Klemmversuchs verwenden.
Was ist ISTA?
ISTA steht für die "International Safe Transit Association", eine weltweite Organisation, die sich auf die Entwicklung von Standards, Bildungsprogrammen und Werkzeugen zur Optimierung von Verpackungslösungen konzentriert.
Die ISTA legt die Prüfprotokolle fest, die durchgeführt werden müssen, um zu bescheinigen, dass verschiedene Verpackungsarten den vorhersehbaren Bedingungen standhalten können, denen sie während des Transports begegnen.Die ISTA hat ein weltweites Netzwerk von Spediteuren geschaffen, Versender, Hersteller, Prüflabore und Bildungsinstitutionen und Forschungseinrichtungen zusammenarbeiten, um die Normen für Schutzverpackungen aufrechtzuerhalten, zu verbessern und zu aktualisieren.
Warum müssen Sie Ihre Verpackungen mit der ISTA zertifizieren?
Die ISTA-Zertifizierung stellt sicher:
Sichtbarer Nachweis der Konformität Ihrer Verpackung mit international anerkannten Prüfprotokollen, wie durch das ISTA-Siegel belegt;
Beschleunigte Markteinführungszeit für einen Wettbewerbsvorteil angesichts des beschleunigten Wachstums des E-Commerce;
dass Ihr Produkt den Schlägen, Vibrationen, Kompressionen und extremen Wetterbedingungen entsprechend Ihren Spezifikationen standhält;
Erhöhung der Kundenzufriedenheit durch Verbesserung der Reputation Ihrer Marke.
Über Haida
Haida-Produkte werden weit verbreitet in Papierprodukten, Verpackungen, Tintendruck, Klebebändern, Taschen, Schuhen, Lederprodukten, Umwelt, Spielzeug, Babyprodukten, Hardware, elektronischen Produkten,Kunststoffprodukte, Kautschukprodukte und andere Industriezweige, und sind für alle wissenschaftlichen Forschungseinheiten, Qualitätsinspektionsinstitutionen und akademische Bereiche anwendbar.DIN, BS und andere nationale und internationale Normen.
Ansprechpartner: Mary
