Energie: | Elektronisch | Gewicht: | 125KG |
---|---|---|---|
Stromversorgung: | 220V, 50HZ | Messende Bereiche: | ± bis 75 0,02 Millimeter |
Maße: | 550 x 450 x 700 Millimeter | Luftbedarf: | 600-800kPa |
Markieren: | Gewebe,das Maschine überprüft |

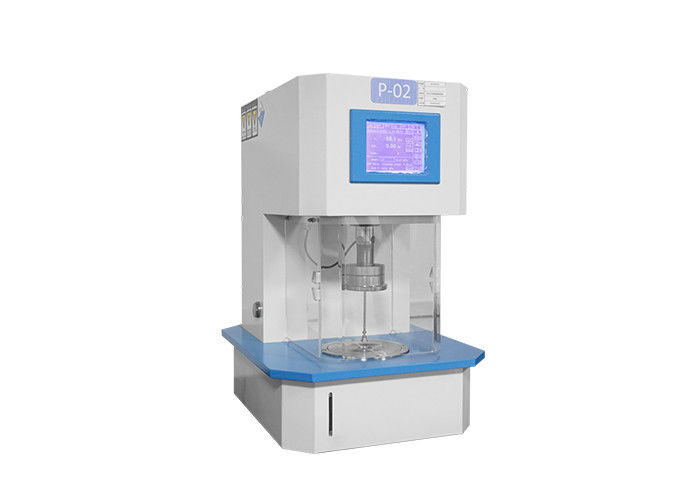

Gewebe-Textiltestgerät/automatische hydraulische Berstprüfvorrichtung
Einleitung
Die Textilgewebe, die keine bestimmten Richtungen haben, können nicht sein prüften seine Stärke über dehnbare Prüfvorrichtungen;
eine richtungsunabhängige Kraft, die durch hydrostatischen Druck erzeugt wird, wird auf Gewebe aufgewendet, um die Stärke von dem zu überprüfen
Gewebe, dieses Phänomen wird Berstfestigkeitsprüfung genannt. Automatisches hydraulisches Diaphram, das Prüfvorrichtung sprengt, ist besonders entworfen, um die Berstfestigkeitsprüfung von kitted Geweben, mit pneumatischer Steuerung durchzuführen.
Es kann für Leder, Papier u. Karte Bretter etc. auch verwendet werden.
Test-Ausrüstung 50cm ² Test-Ausrüstung 7,55cm²
Verwendung
Zu die Berstfestigkeit und die Schwellung an der Explosion von gesponnen bestimmen und Maschenwaren sowie technische Gewebe, Vliesstoffe, verbundene Gewebe, Plastik, ledernes (künstlich und natürlich) und Pappe.
Prüfnorm
Standard-Prüfmethode ASTM D 3786 für hydraulische Berstfestigkeit von Textilgeweben
Membranberstfestigkeits-Prüfvorrichtungs-Methode
Bestimmung BS 4768 der Berstfestigkeit und der berstenschwellung
Gewebe ISO 13938-1 - Eigenschaften von Geweben, hydraulische Bestimmungsmethode der Berstfestigkeit und berstenschwellung sprengend
ISO 2758 Papier - Bestimmung der Berstfestigkeit
Brett ISO 2759 - Bestimmung der Berstfestigkeit
Gummi- oder kinststoffbeschichtete Gewebe - Bestimmung ISO 3303 der Berstfestigkeit - hydraulische Methode
WSP 030.1.R 3(12), BS 3424 (PT6), ERT 80-4-20, en 12332-2, IWS TM 29, ASTM D751, JIS L-1018
Testverfahren
Die gesprengte Prüfvorrichtung ist für das Messen der Berstfestigkeit der Gewebematerialien bestimmt, die einem zunehmenden hydrostatischen Druck unterworfen werden. Dieser Druck wird an einer Kreisregion des Exemplars über eine elastische Membran angewendet. Das Exemplar wird fest ringsum den Rand dieser Kreisregion durch eine pneumatische Spannvorrichtung gehalten. Wenn der Druck angewendet wird, verformt sich das Exemplar zusammen mit der Membran. Die Berstfestigkeit entspricht dem maximalen Druck, der durch das Exemplar vor Ausfall gestützt wird. Identisch, im Prinzip zum richtungsunabhängigen Zugversuch, ist Ball-Explosions-Methode für Gewebe, dieses Maß von der Schnittrichtung der Probe (Maschine oder Kreuz) seit dem Ausfall auftritt natürlich in der Richtung des geringsten Widerstandes unabhängig.
Technische Details
Bereiche der Anwendung |
Gewebe: Gestricktes und gesponnenes Kleid, technische Gewebe Vliesstoffe: Feuchtpflegetücher, chirurgische Kleider/Masken Plastik: Verpacken der Lebensmittel, Behälterzwischenlagen, Säcke und verschiedene Plastikprodukte Medizinisch: Organflecken, Hernienflecken, gedrehte Behandlungen, Tierhaut Papier: Küchenpapier, Toilettengewebe, andere Papierprodukte |
Druckmessungsstrecke | 2000kPa, L/C: 1kPa |
Schwellungsmessbereich | ± bis 75 0,02 Millimeter |
Messende Bereiche | 7.55cm ² (Ø 31mm) und 50cm ² (Ø 79.8mm) |
Einheit | kPa - kgf-/cm² - mm Hg - lb-/in² - ATM |
Prüfmethoden | Constant Rate - Constant Pressure - Constant Distension – TIMING |
Hydrauliksystemabflussmenge (justierbar) | 20-600mL/min |
Hydrauliköl | Glyzerin 85%, destilliertes Wasser 15% |
Sicherheits-Sensor | Über Skalaselbstabschalten |
Membrangummistarkes | ≤ 2 Millimeter |
Datenhafen | Hafen RS232 für Druckerverbindung und 3 Stift-MINI-LÄRM-Verbindungsstück für PC |
Maße | 550 x 450 x 700 Millimeter |
Stromversorgung | 220V, 50Hz |
Luftbedarf | 600-800kPa |
Gewicht | 125kg |
Zusätze geliefert mit dem Instrument
Einheit 1.Main | 01 nein. |
2.Test Ausrüstung 7.55cm ² (Ø 31mm) und 50cm ² (Ø 79.8mm) | 01 nein (jedes) |
Gummimembranen 3.Synthetic (Maufacturer: James Heal) |
02 Nr.
|
Einheit 4.Diaphragm, die Schlüssel festzieht | 01 nein. |
Rohr 5.Air (an Kompressor anschließen) | 01 nein. |
6.Glycerol (500mL) | 01 nein. |
Software 7.USB | 01 nein. |
Schnur 8.Power | 01 nein. |
das Benutzerhandbuch 9.This | 01 nein. |
10. Inspektions-u. Übereinstimmungs-Zertifikat | 01 nein. |
